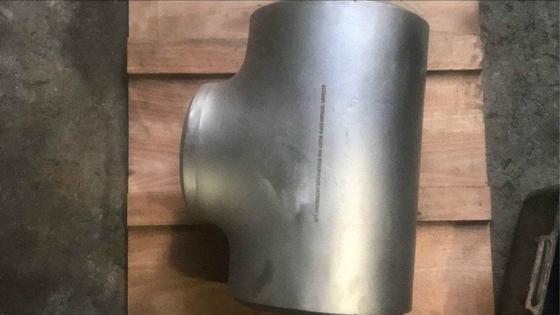

T barrado UNS S31803 de ASTM B16.9 Duples tubulação de aço inoxidável/2205 6" X 6" SCH80

T barrado UNS S31803 de ASTM B16.9 Duples tubulação de aço inoxidável/2205 6" X 6" SCH80

Categorias barradas do T:

·De aço inoxidável: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
·Aço carbono: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
·Aço de liga: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91

Os desenhos barrados do T estão disponíveis, ou nós poderíamos fabricante de acordo com seus desenhos específicos.

T contra o T barrado

• O T é um tipo de encaixes que permita que o líquido flua nele seja tubulação principal e ramifica para fora. O ramo pode ser projetado ingualmente
• o mesmo tamanho como a tubulação principal (conhecida como o T igual), ou tamanho menor do que a tubulação principal (conhecida como a diminuição do T).

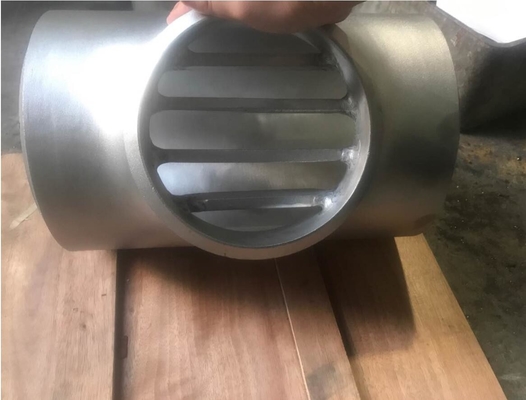

• O T barrado é um tipo especial de T essa base de um T normal (pode ser um ou outro T igual ou T da diminuição) que no estado avançado, estará adicionado com as placas da barra dentro da tomada do ramo (do interior olha como uma gaiola de aço) para restringir o porco do fluxo da tubulação do encabeçamento nas tubulações do ramo.

Códigos e padrões do projeto para o T e o T barrado

1. A dimensão do standard internacional do T será coberta sob ASME B16.9 ou MSS-SP 75 (para DN16 e acima). Para conhecer mais sobre conexões do T.
2. Não há nenhuma dimensão do standard internacional para o T barrado. É feito-à-medida usando o T de ASME B16.9/MSS-SP 75 como uma base. Contudo, muitos desenvolvem o T lá barrado baseado em Shell DEP 31.40.10.13 - Gen ou padrão do ISO 15590-2.
3. Este projeto pode ser uma diretriz para avaliar o projeto do vendedor.

Considerações do projeto para o T barrado

• O T barrado será usado quando há uma exigência para pigging. Assim, muitos dele são aplicações podem ser encontrados no encanamento ou no campo subsea.
• As placas da barra que soldaram internamente no ramo são evitar o porco do sentido em mudança ou a obtenção coladas na tomada do ramo.
• O projeto das placas da barra deve estar na suficiente quantidade, espessura e espaçado adequadamente para assegurar a lisura para que o porco corra com a tubulação principal, e ao mesmo tempo da afetação do fluxo que foi significado correr através do ramo. A prática normal é assegurar-se de que a abertura no encanamento do ramo após barras guiadas não seja mais de 40% da área principal do encanamento.
• O tamanho das barras na conexão de ramo tem que ser pequeno bastante não restringir o fluxo mas grande bastante para sustentar a pressão do fluxo.
• Para assegurar a lisura, as placas da barra têm que ser uma moagem para serir a curvatura do ramo. Todas as bordas afiadas, respingos e burs são exigidos para ser removidos. Esta lisura do processo pigging é importante proteger o sensor do porco de dano.
• Refira Shell DEP 31.40.10.13 - figura 4 do Gen acima; a quantidade das placas da barra começa com dois (2) partes e aumentos como a identificação do aumento do ramo.
• As placas da barra idealmente serão equidistantes.
• Para o T maior (tamanho 14 polegadas e acima), haverá uma placa da ponte no meio para apoiar a rigidez da barra ao obter batido pelo porco.
• O material das placas da barra de uso geral o mesmos que o material do T para a capacidade de soldadura.
• A prática normalizada é evitar a solda do guia que as barras diretamente no alto-esforço concentraram áreas do pescoço da extrusão. As extremidades da barra devem ser feitas à máquina para caber o ramo.
• Os reparos da solda no metal de pai são proibidos.

Diferença entre o T e o T barrado

Assim do acima da discussão, nós podemos resumir as seguintes diferenças:

Os detalhes são alistados abaixo:
