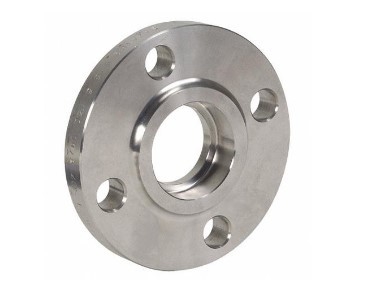

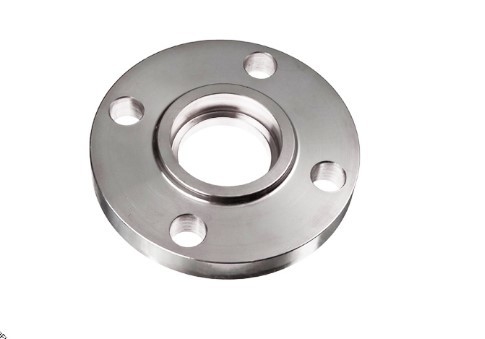

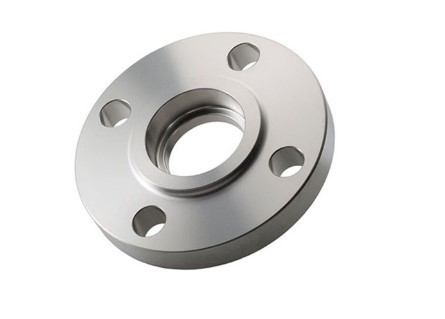

Flange da solda do soquete simplificada como a flange do interruptor, tem uma área recessed (como um ombro) no furo da flange, este ombro serve como guia para ajustar a profundidade da tubulação que introduziu à flange. Flange de solda do soquete projetada inicialmente para o sistema de encanamento de alta pressão dos pequenos diâmetros.
Material disponível:
Padrão:
Aço carbono ASTM A105, ASTM A350 LF1/2, ASTM A181
Aço de liga ASTM A182 F5, F9, F11, F22, F91
ASTM de aço inoxidável A182 F304/L, F316/L
Diâmetros exteriores: polegada de 1/2 a 24 polegadas, até 2500#
Especial feito: 24" a 60", até 900#
Espessura de parede: Programação 40 160
Avaliações da pressão: Classe 150 para classificar 2500
Tipo da cara: RF, RTJ
Como se usar
Introduza a extremidade de tubulação na flange da solda do soquete, até o toque da parte inferior da tubulação a área do ombro, puxe 1.6mm (1/16") a distância da tubulação introduzida então enfaixa a solda. O ponto é criar uma diferença da expansão (1 solda de faixa) entre a flange e as tubulações ou os encaixes.
Como é a flange da soldadura do soquete gerada
A flange de solda do soquete era em primeiro lugar usar-se para o superheater de aço inoxidável, devido evitar rachar os defeitos causados por esforços térmicos em processos de aquecimento, e após o desenvolvimento dos anos tornou-se pedidos padrão para todos os tipos de material.
Vantagens
- A flange da solda do soquete podia substituir a flange rosqueada, para minimizar o arriscado do escapamento.
- Nenhuma necessidade à chanfradura antes de soldar.
- O trabalho de solda fora da tubulação, não penetrará a tubulação
