Detalhes do produto:
|
Tipo de produto: | Cotovelo de raio longo | Nome do produto: | Cotovelo de Aço Inoxidável |
---|---|---|---|
Grau de material: | UNS32750 | Espessura de parede: | sch40 |
Diâmetro exterior: | 5” | Padrão: | ASME B16.9 |
Realçar: | Cotovelo de raio longo super duplex,cotovelo de raio longo de 5 polegadas,cotovelo de aço inoxidável UNS32750 |

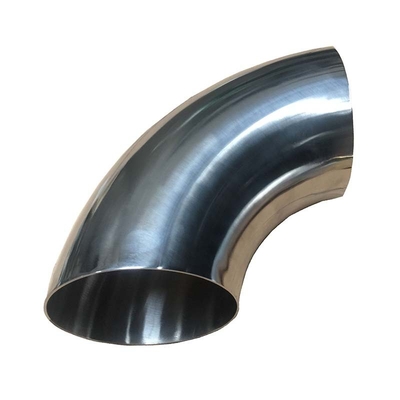

cotovelo longo de aço inoxidável UNS S2205 SCH40 ASME B16.9 do raio 90D do duplex 5inch
Especificações
Produto: encaixe de tubulação
Tipos: COTOVELO, T, redutor, extremidade do topo
Material: De aço inoxidável frente e verso
Nome do produto: Extremidade-soldadura inoxidável
Descrição do produto:
1) Tipos: Cotovelo 900, LR/SR, cotovelo, T, redutor, extremidade do topo
2) Tipos: COTOVELO, T, redutor, extremidade do topo
3) Espessura de parede: Programação 5 com XXS
4) Materiais: UNS32750 frente e verso super de aço inoxidável, UNS S32760
5) Padrões: ANSI, RUÍDO, JIS, ASME, ASTM, MSS e EN
6) Tamanho: 1/2” ~ 48" (DN15mm ~ 1, 200mm)
Especificação padrão para encaixes tranquilos de aço inoxidável Ferritic, Ferritic/austeníticos, e Martensitic feitos
Formulário | ASTM |
Rod, barra e forma | UNS 276, A 484 |
Placa, folha e tira | UNS 240, A 480 |
Tubulação sem emenda e soldada | UNS 790, A 999 |
Tubulação sem emenda e soldada | UNS 789, A 1016 |
Encaixe | UNS 815, A 960 |
Flange forjada ou rolada da tubulação e encaixe forjado | UNS 182, A 961 |
Boleto e barra para forjar | UNS 314, A 484 |
Composição quimica
% | Fe | Cr | Ni | Mo | C | Manganês | Si | P | S | Cu | N |
minuto | equilíbrio | 24,0 | 6,0 | 3,0 | 0,24 | ||||||
máximo | 26,0 | 8,0 | 5,0 | 0,030 | 1,20 | 0,80 | 0,035 | 0,020 | 0,50 | 0,32 |
Propriedades físicas
Densidade |
7,75 g/cm3 |
Escala de derretimento |
1396-1450℃ |
O cotovelo da soldadura de extremidade é formação quente de aço de uma imprensa ou cotovelo forjado, e seu formulário da conexão é a diretamente
solde o cotovelo com a tubulação de aço.
Os padrões de fabricação principais para cotovelos da soldadura de extremidade são geralmente GB/T13401-2005, GB/T12459-2005,
ASME B16.9, SH3409, HG/T21635, HG/T21631, SY/T0510, GB/T10752-1995.
(1) o cotovelo da solda de extremidade é dividido no cotovelo da soldadura de extremidade do longo-raio e no cotovelo da soldadura de extremidade do curto-raio
de acordo com seu raio de curvatura. O raio de curvatura do cotovelo da soldadura de extremidade do longo-raio é igual
a 1,5 vezes o diâmetro exterior do tubo, isto é, R = 1.5D. O raio de curvatura do curto-raio
o cotovelo da soldadura de extremidade é igual ao diâmetro exterior do tubo, isto é R=1D. onde D é o diâmetro do
o cotovelo da soldadura de extremidade e R são o raio de curvatura. Se não há nenhuma instrução especial, um cotovelo 1.5D é
selecionado geralmente.
(2) se dividido de acordo com o nível da pressão, há aproximadamente dezessete tipos, que são os mesmos que
os padrões americanos da tubulação, incluindo: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40,
Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS, de que o a maioria geralmente
são usados o STD e XS.
(3) de acordo com o ângulo do cotovelo, há 45 de extremidade graus de cotovelo da soldadura, soldadura de extremidade de 90 graus
cotovelo e cotovelo da soldadura de extremidade de 180 graus e outros cotovelos diferentes do ângulo.
(4) os materiais são: aço carbono, aço de liga e de aço inoxidável.
